氟塑料自吸泵應用

氟塑料自吸泵應用

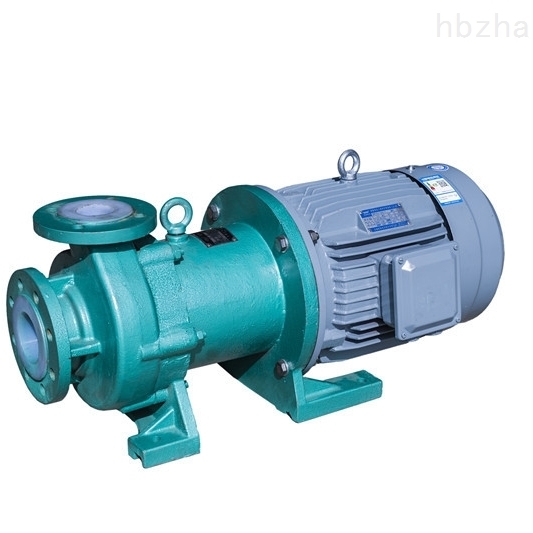

氟塑料是應用現代磁力學原理，利用永磁體(ti) 的磁力傳(chuan) 動實現扭矩的無接觸傳(chuan) 遞的一種新型泵。

也就是電機帶動外轉子（即外磁鋼）總成旋轉時，通過磁場的作用磁力線穿過隔離套帶動內(nei) 轉子（即內(nei) 磁鋼）總成和葉輪同步旋轉，過流部件全部采用氟塑料製造，可輸送任意濃（強）度的酸、堿、氧化劑等腐蝕性介質。
隔離套采用特殊材料製造具有高強度的力學性能，消除了磁力泵存在的磁渦流現象，由於(yu) 介質封閉在靜止的隔離套內(nei) ，從(cong) 而達到無泄漏抽送介質的目的，徹底解決(jue) 了機械傳(chuan) 動泵的軸封泄漏問題。

氟塑料自吸泵應用

工作原理

該泵均采用軸向回液的泵體(ti) 結構。泵體(ti) 由吸入室、儲(chu) 液室、渦卷室、回液孔、氣液分離室等組成，泵正常起動後，葉輪將吸入室所存的液體(ti) 及吸入管路中的空氣一起吸入，並在葉輪內(nei) 得以完全混合，在離心力的作用，液體(ti) 夾帶著氣體(ti) 向渦卷室外緣流動，在葉輪的外緣上形成有一定厚度的白色泡沫帶及高速旋轉液環。氣液混合體(ti) 通過擴散管進入氣液分離室。此時，由於(yu) 流速突然降低，較輕的氣體(ti) 從(cong) 混合氣液中被分離出來，氣體(ti) 通過泵體(ti) 吐口繼續上升排出。脫氣後的液體(ti) 回到儲(chu) 液室，並由回流孔再次進入葉輪，與(yu) 葉輪內(nei) 部從(cong) 吸入管路中吸入的氣體(ti) 再次混合，在高速旋轉的葉輪作用下，又流向葉輪外緣；隨著這個(ge) 過程周而複始的進行下去，吸入管路中的空氣不斷減少，直到吸盡氣體(ti) ，完成自吸過程，泵便投入正常作業(ye) 。

在一些泵的軸承體(ti) 底部還設有冷卻室。當軸承發熱引起軸承體(ti) 溫升超過70度時，可在冷卻室處通過任意一隻冷卻液管接頭，注入冷卻液循環冷卻。泵內(nei) 部防止液體(ti) 由高壓區向低壓區泄漏的密封機構是前後密封環，前密封環裝在泵體(ti) 上，後密封環裝在軸承體(ti) 上，當泵經長期運轉密封環磨損到一定程度，並影響到泵的效率和自吸性能時，應給予更換。

應用範圍

1、適用於(yu) 城市環保、建築、消防、化工、製藥、染料、印染、釀造、電力、電鍍、造紙、工礦衝(chong) 洗、設備冷卻等

2、裝上搖臂式噴頭、又可將水衝(chong) 到空中後，散成細小雨滴進行噴霧，是農(nong) 場、苗圃、果園、菜園的良好機具。

3、適用於(yu) 清水、海水及帶有酸、堿度的化工介質液體(ti) 和帶有一般糊狀的漿料（介質粘度<100厘珀、含固量可達30%以下

4、可和任何型號、規格的壓濾機配套使用，將漿料送給壓濾機時進行壓濾的較理想配套泵種
